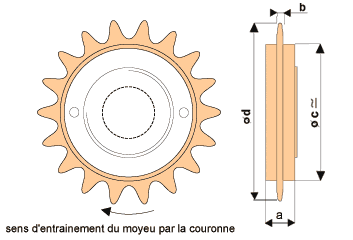

14 couronnes extérieures standards |
|
|
| Les pièces de roues libres sont en acier traité par carbonitruration trempe et revenu. 2 rangées complètes de billes Ø 3,17. |
|
|
|
|
|
| :: |
14 - 16 - 18 - 20 - 22 - 24 |
|
|
Nombre de dents = 14 - 16 - 18 - 20 - 22 - 24
Pour chaîne à rouleaux pas 12,7 largeur 3,17 (N°4) |
|
 |
|
|
| |
14 |
16 |
18 |
20 |
22 |
24 |
| a |
14 |
14.1 |
13.7 |
13.7 |
13.7 |
13.7 |
| b |
2.6 |
2.9 |
2.9 |
2.9 |
2.9 |
2.9 |
| Ø c |
46 |
54.5 |
62 |
62 |
62 |
62 |
| Ø d |
63 |
71 |
79 |
87 |
95 |
103 |
|
|
| :: |

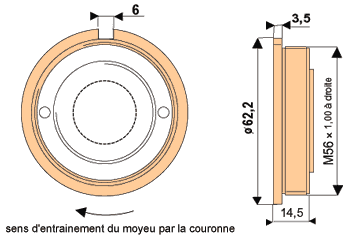

c42 |
|
|
Couronne filetée M56 x pas 1,00 avec face d'arrêt
Montage d'accessoires d'entraînement (fonction roue libre)
Montage d'accessoires de fixation (fonction antidévireur)
|
|
 |
|
| :: |

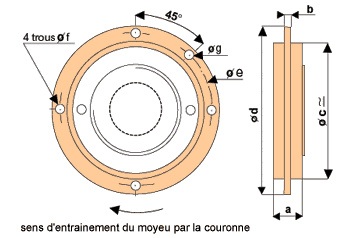

m14s - m16s - m18s - m20s |
|
|
4 ou 5 x Ø 4 // 4 x Ø 6,2 + 1 x Ø 8
Montage d'accessoires d'entraînement (fonction roue libre)
Montage d'accessoires de fixation (fonction antidévireur)
|
|
 |
|
|
| |
a |
b |
Ø c |
Ø d |
Ø e |
Ø f |
Ø g |
| m14s |
14 |
2.6 |
46 |
63 |
54.5 |
4 |
- |
| m16s |
14.1 |
2.9 |
54.5 |
70 |
63 |
4 |
4 |
| m18s |
13.7 |
2.9 |
62 |
76.2 |
69.8 |
4 |
- |
| m20s |
13.7 |
2.9 |
62 |
86 |
75 |
6.2 |
8 |
|
|
| :: |

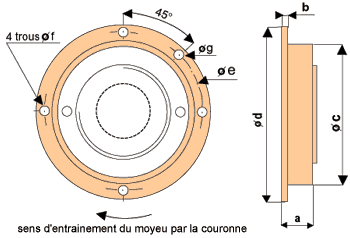

m16d - m20d - m27d |
|
|
5 x Ø 4 // 4 x M6 + 1 x Ø 8
Montage d'accessoires d'entraînement (fonction roue libre)
Montage d'accessoires de fixation (fonction antidévireur)
|
|
 |
|
|
| |
a |
b |
Ø c |
Ø d |
Ø e |
Ø f |
Ø g |
| m16d |
14.5 |
3.5 |
56 |
70 |
63 |
4 |
4 |
| m20d |
18 |
6 |
64 |
86 |
75 |
M6 |
8 |
| m27d |
27 |
6 |
64 |
86 |
75 |
M6 |
8 |
|
|
