Code de commandes
Exemple : 18 DZ - m16s CX -14 EU - m20d DV - 24 BY

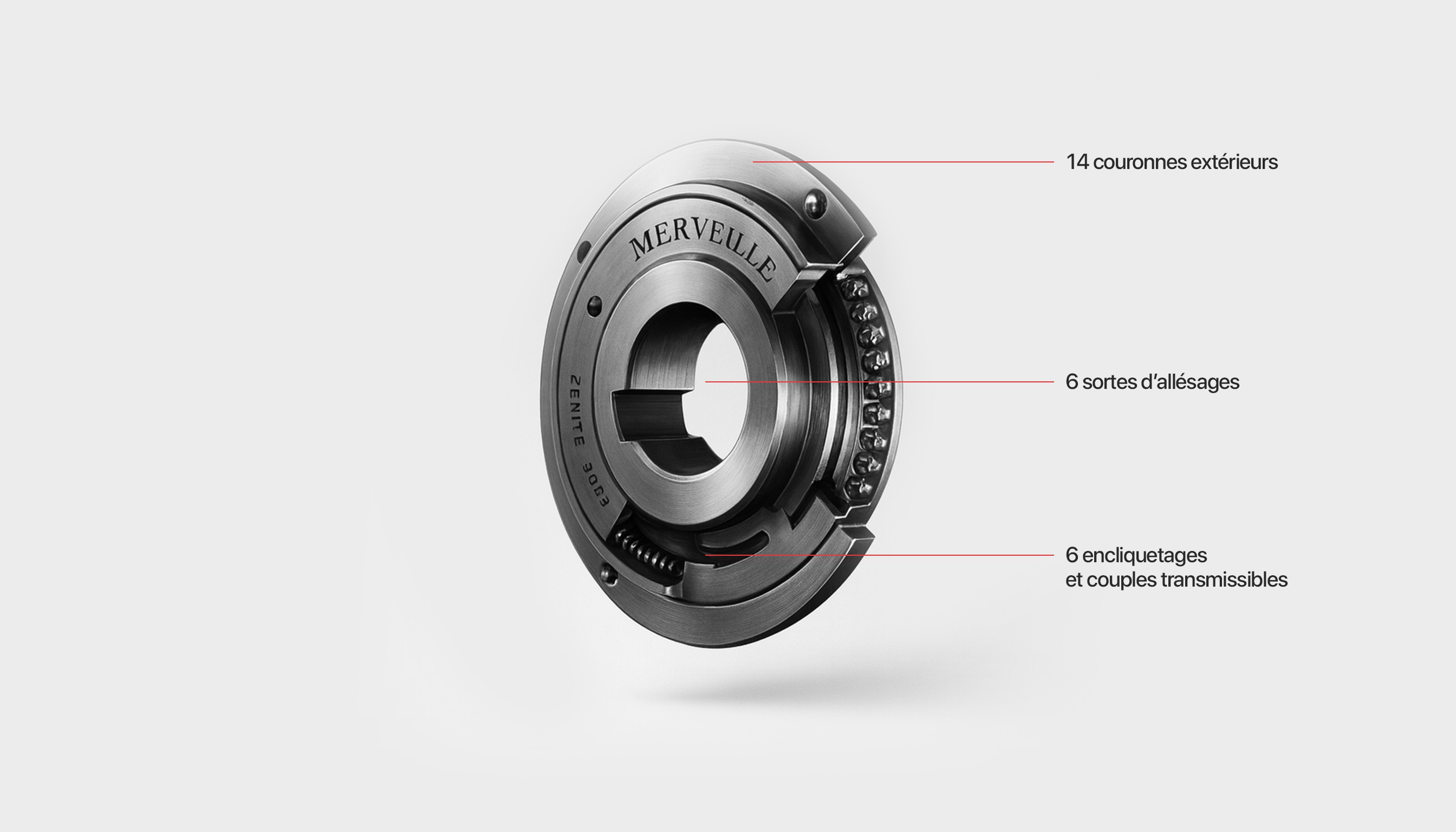

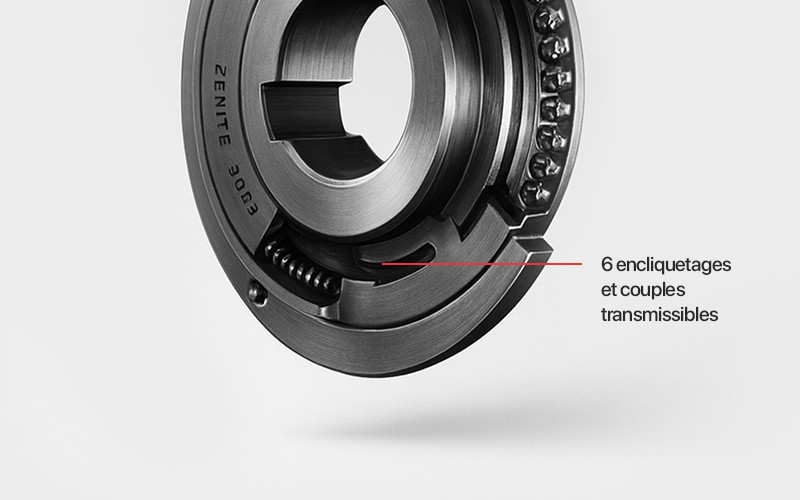

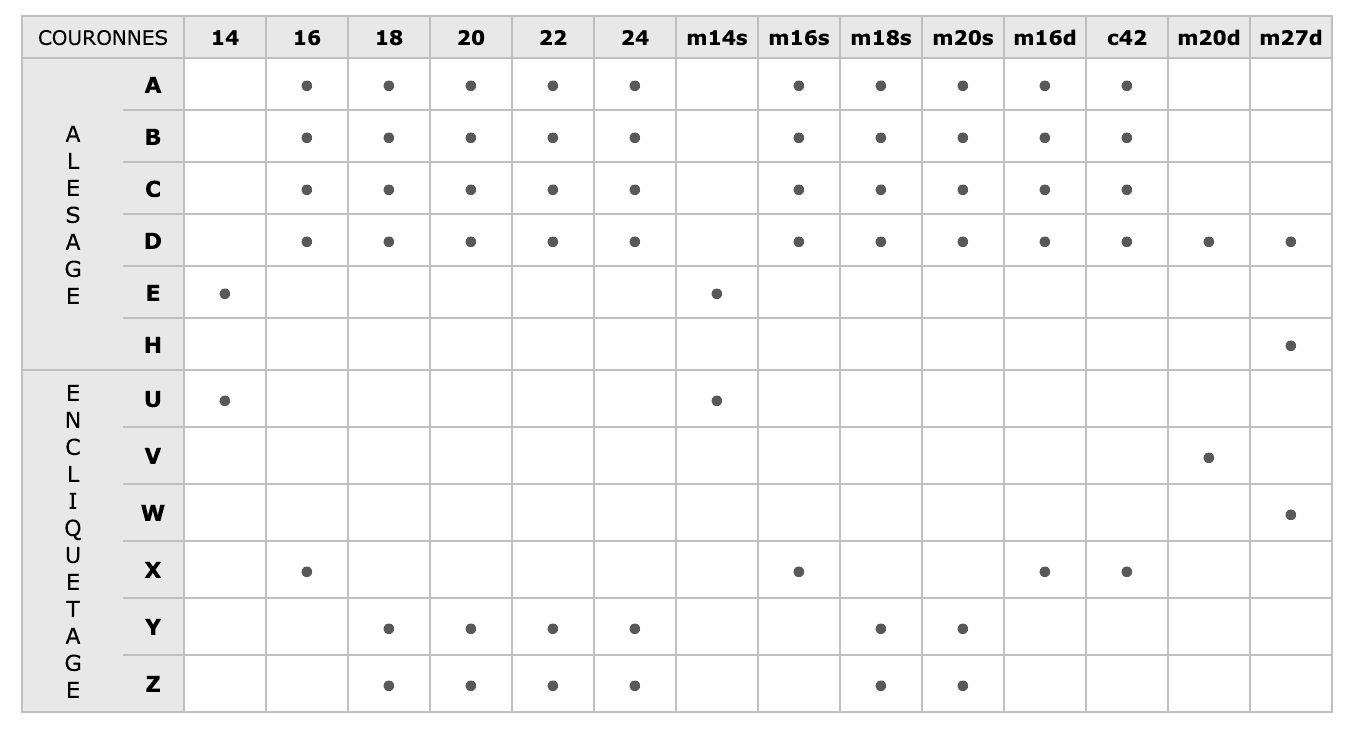

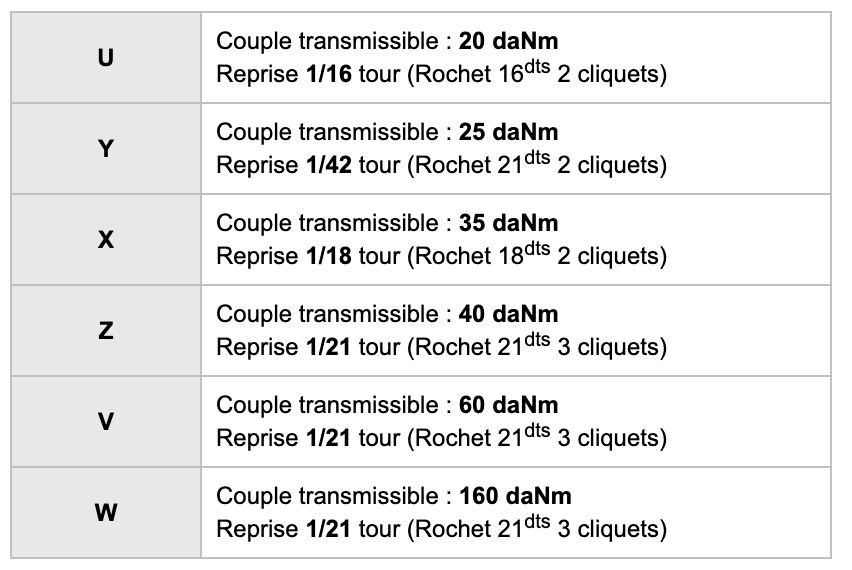

Vérifiez la faisabilité à l'aide du tableau ci-dessous.
01

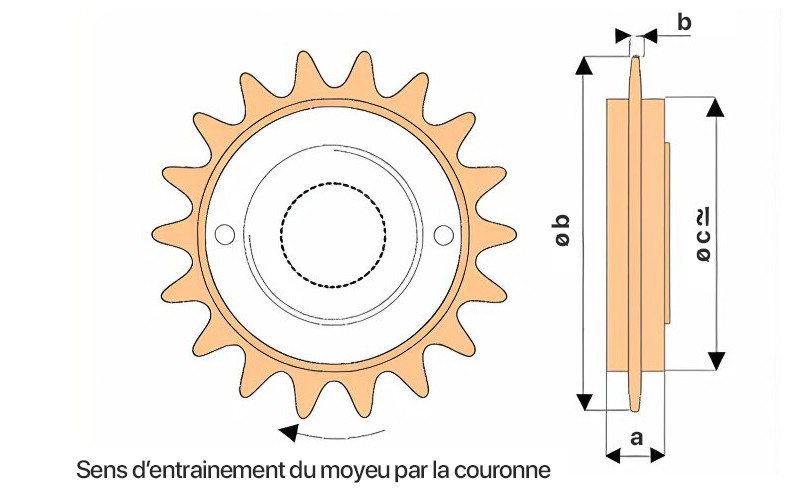

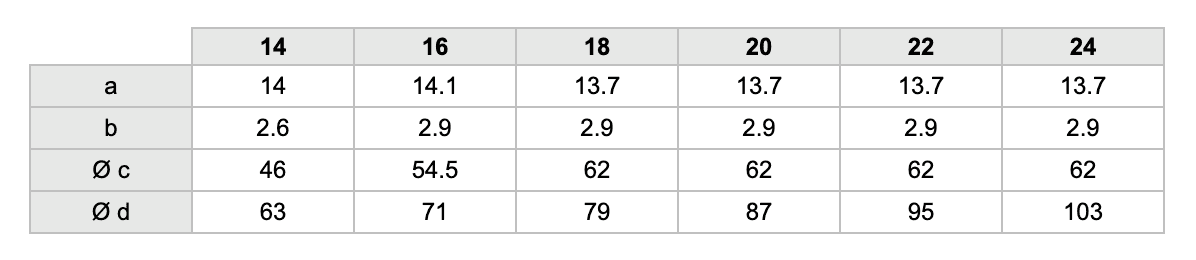

:: Couronnes à dents : 14 - 16 - 18 - 20 - 22 - 24
Pour chaîne à rouleaux pas 12,7 largeur 3,17 (N°4)
Les pièces de roues libres sont en acier traité par carbonitruration trempe et revenu. 2 rangées complètes de billes Ø 3,17.

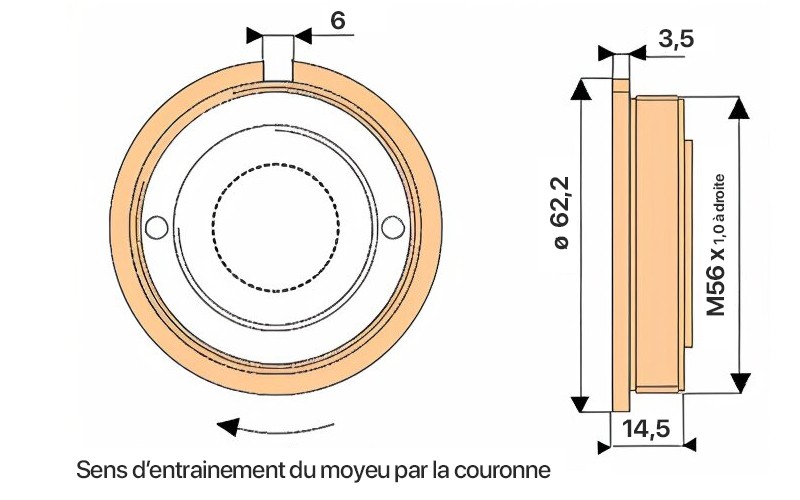

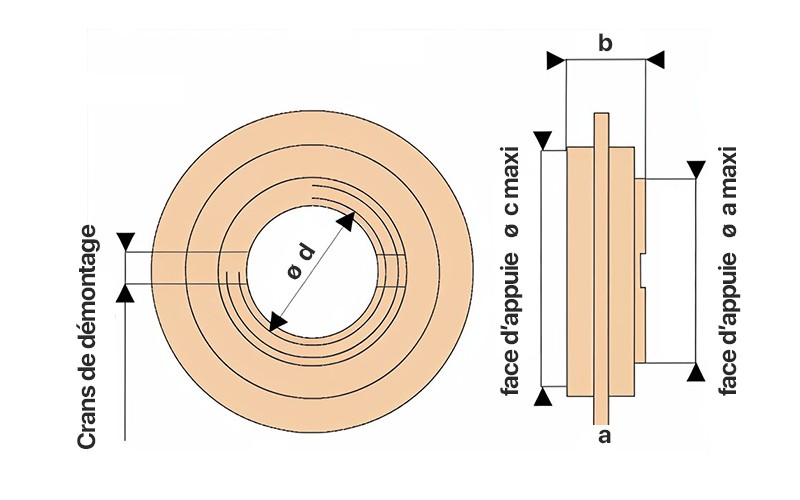

:: Couronne filetée M56 x pas 1,00 avec face d'arrêt : C42
Pour chaîne à rouleaux pas 12,7 largeur 3,17 (N°4)
Montage d'accessoires d'entraînement (fonction roue libre)
Montage d'accessoires de fixation (fonction antidévireur)

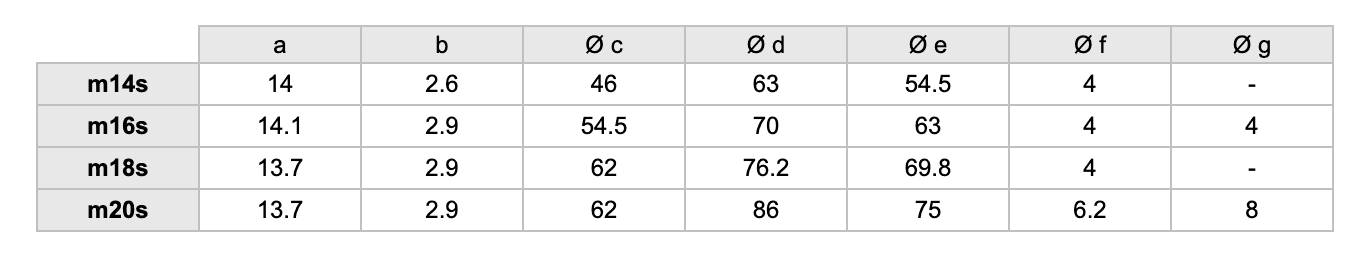

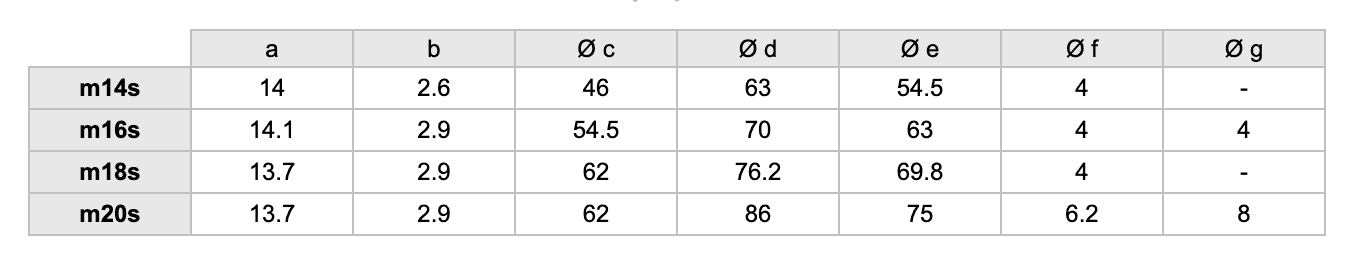

:: m14s - m16s - m18s - m20s
4 ou 5 x Ø 4 // 4 x Ø 6,2 + 1 x Ø 8
Montage d'accessoires d'entraînement (fonction roue libre)
Montage d'accessoires de fixation (fonction antidévireur)

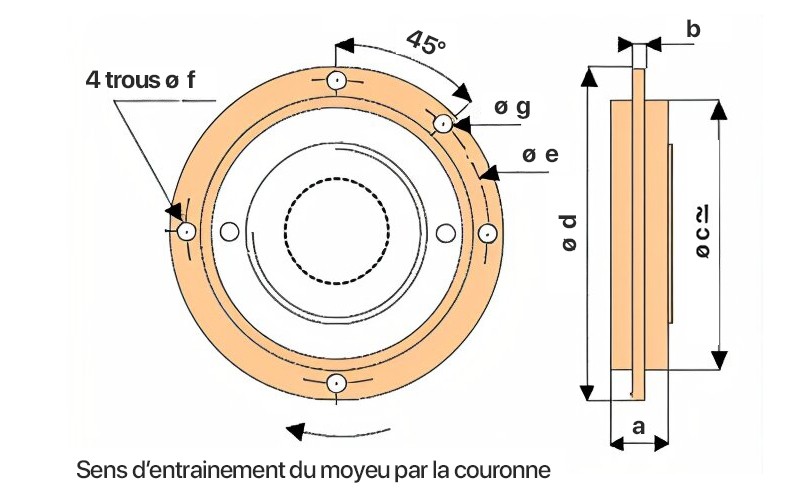

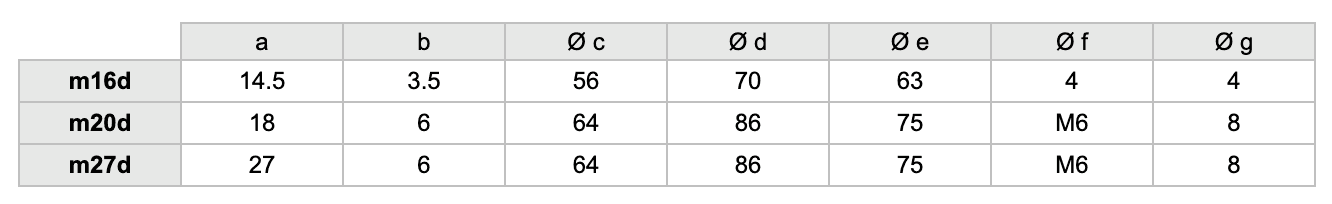

:: m16d - m20d - m27d
5 x Ø 4 // 4 x M6 + 1 x Ø 8
Montage d'accessoires d'entraînement (fonction roue libre)
Montage d'accessoires de fixation (fonction antidévireur)
02

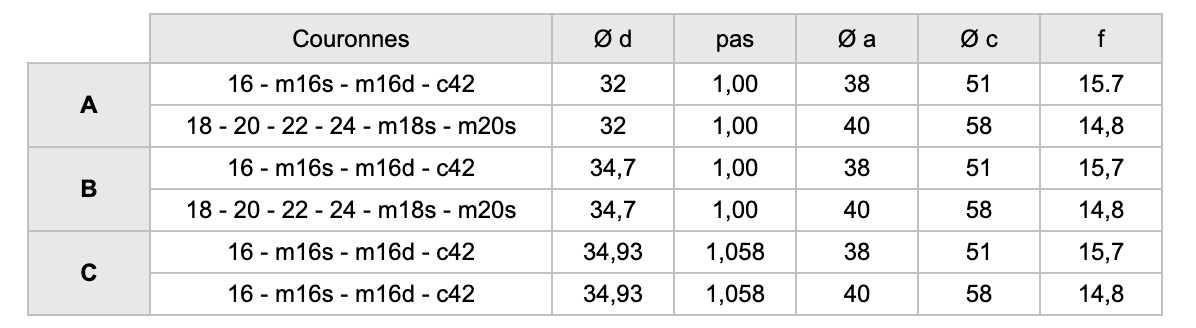

:: A - B - C
A = M32 x pas 1,00 à droite
B = M34,7 x pas 1,00 à droite
C = M34,925 x pas 1,058 à droite (1 3/8'' x 24 t.p.i.)
Les pièces de roues libres sont en acier traité par carbonitruration trempe et revenu. 2 rangées complètes de billes Ø 3,17.

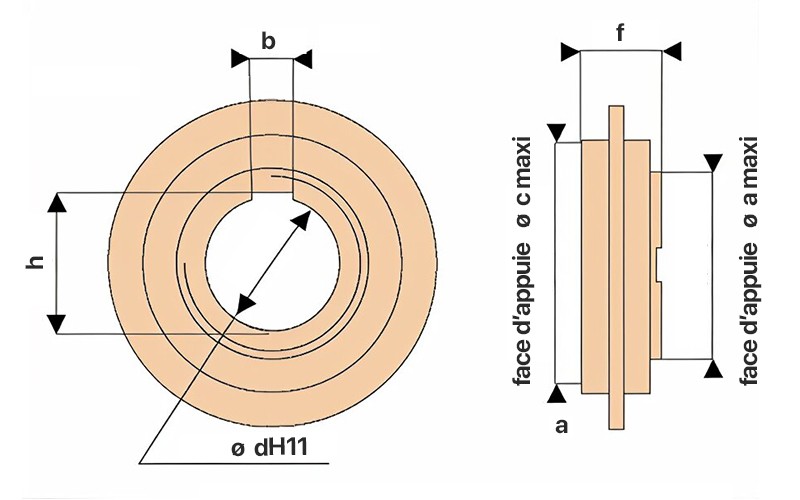

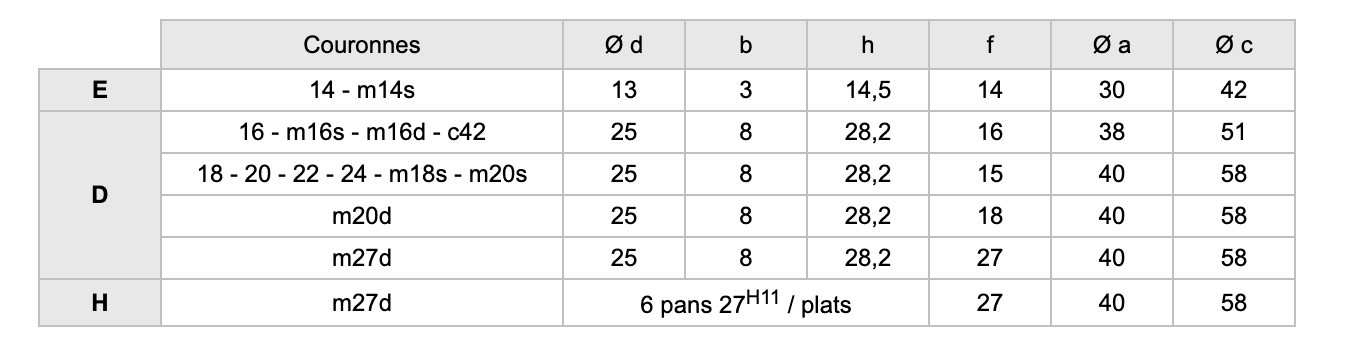

:: D - E - H
E = Ø 13 H11 avec rainure pour clavette de 3
D = Ø 25 H11 avec rainure pour clavette de 8
H = 6 pans de 27 H11 / plats (Ø 30,3 / angles)
03
Options

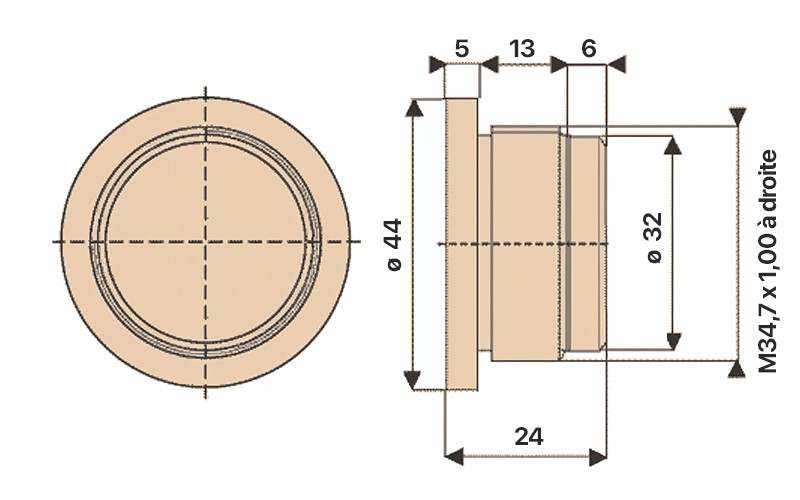

:: POUR ALESAGE B UNIQUEMENT
Ces pièces en acier S300 sont livrées pleines, et peuvent être percées, alésées, clavetées, brochées par l'utilisateur.
